撞击设备

撞击设备

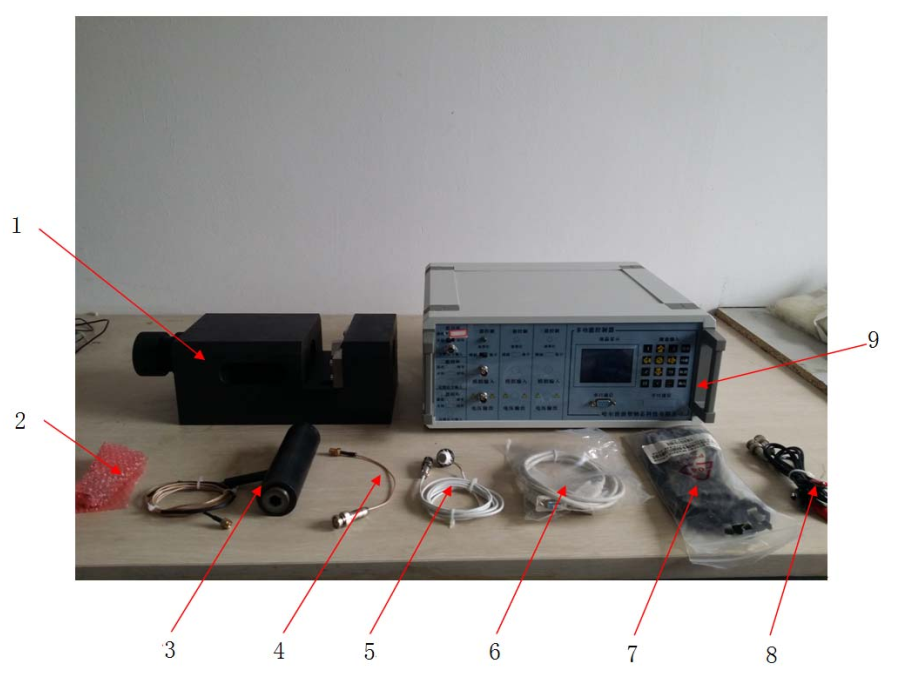

1.撞击设备机械本体；

2.撞击样片及夹具；

3.压电陶瓷输出体；

4.电压转接线；

5.重力传感器；

6.串口线；

7.控制器电源线；

8.电压输出线及模拟输入线；

9.控制器。

1.将撞击设备机械本体中的压紧螺杆取下；

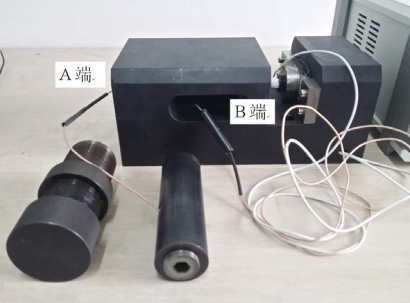

2.将压电陶瓷输出体的输出线从螺纹孔A端穿入，从B端取出（注意：小心不要把驱动线损坏），然后把压电陶瓷输出体从A端穿入，然后慢慢向前推入（注意：推入时要把压电陶瓷输出体的电压输出线端出孔与B端长条孔一齐，以防止将电压输出线夹断）

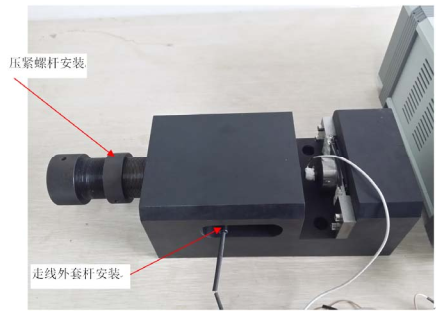

3.将撞击设备机械本体中的压紧螺杆安装上，用螺杆顶压电陶瓷输出体后端，使用压电陶瓷输出体向前位移

4.将压电陶瓷输出体电压线外的走线外套杆安装

5.安装重力传感器

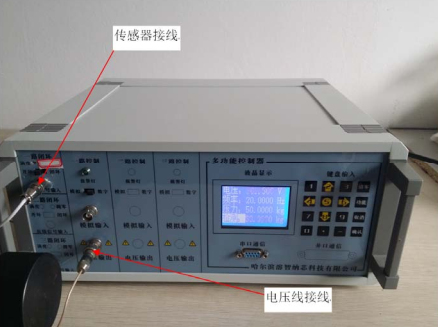

6.接线连接

如下所示
